Просмотры: 0 Автор: Редактор сайта Время публикации: 6 августа 2026 г. Происхождение: Сайт
Точное механическое перемешивание напрямую коррелирует с жизнеспособностью клеточной культуры. Неоптимальное смешивание снижает скорость переноса кислорода (OTR), ограничивая общий выход и замедляя рост клеток. Использование неправильного оборудования для перемешивания приводит к серьезным эксплуатационным рискам. Вы можете подвергнуть хрупкие клеточные линии млекопитающих смертельному сдвиговому стрессу или столкнуться с механическими сбоями и перекрестным загрязнением в контролируемых условиях инкубатора. Вам нужна строгая система оценки, чтобы сопоставить конкретные рабочие процессы с подходящим оборудованием. Независимо от того, используете ли вы суспензионные, адгезивные или высокопроизводительные культуры, выберите подходящий вариант. лабораторный шейкер имеет решающее значение. Вы должны оценить технические характеристики, масштабируемость, экологическую совместимость и соответствие нормативным требованиям. Это руководство предоставляет техническую основу для оптимизации рабочих процессов с клеточными культурами за счет точного контроля перемешивания, гарантируя, что вы выберете именно то оборудование, которое необходимо для ваших конкретных биологических процессов.
Выбор применения: Выбор между орбитальным, роликовым и микропланшетным перемешиванием определяет эффективность аэрации и уровни напряжения сдвига, что напрямую влияет на жизнеспособность клеточной линии.
Экологическая устойчивость: оборудование должно быть оценено на предмет его способности выдерживать инкубаторную среду с высокой влажностью, обогащенной CO2, не выделяя чрезмерного локального тепла и не подвергаясь коррозии.
Динамика орбиты и скорости. Выбор правильного диаметра орбиты (хода) в зависимости от размера сосуда и скорости вращения имеет решающее значение для оптимизации газообмена и предотвращения разрыва клеток.
Нормативное регулирование и интеграция данных. Современные биопроцессы требуют шейкеров, поддерживающих проверку GMP (IQ/OQ/PQ) и цифровую интеграцию (SCADA/LIMS) для непрерывного отслеживания параметров.
Снижение рисков. Для долгосрочного успеха необходима оценка надежности двигателя (магнитного или ременного привода), функций контроля загрязнения и автоматизированных систем сигнализации для предотвращения катастрофической потери проб.
Перемешивание напрямую влияет на объемный коэффициент массопередачи (кЛа). Поддержание достаточного количества растворенного кислорода является основным показателем успеха для культур с высокой плотностью. Правильное перемешивание обеспечивает эффективное перемещение кислорода из свободного пространства в жидкую среду. Без адекватного OTR клеточный метаболизм смещается на анаэробный путь. При этом образуется молочная кислота и быстро снижается pH культуры, что может разрушить партию за ночь. Вы должны сопоставить скорость перемешивания с потребностями вашей конкретной клеточной линии в кислороде. Для микробной ферментации высокой плотности необходимо агрессивное перемешивание, чтобы нагнетать кислород в густой бульон. Для клеток млекопитающих этот подход требует тонкого баланса для поддержания растворенного кислорода, не разрывая клетки на части.
Инженеры рассчитывают kLa, чтобы определить точные возможности переноса кислорода данной установки. Этот расчет включает в себя входную мощность на единицу объема и приведенную скорость газа. Когда вы увеличиваете колбу емкостью 250 мл до колбы емкостью 2 л, соотношение площади поверхности к объему резко меняется. Вы не можете просто использовать один и тот же RPM. Вы должны регулировать скорость и орбиту, чтобы поддерживать ту же кЛа, гарантируя, что клетки будут иметь одинаковую доступность кислорода независимо от размера сосуда.
Вы должны найти порог между необходимым перемешиванием и разрушительными гидродинамическими силами. Чувствительные клетки млекопитающих, такие как CHO и HEK-293, требуют бережного обращения. Клетки насекомых (Sf9) и индуцированные человеком плюрипотентные стволовые клетки (hiPSC) одинаково уязвимы. Чрезмерная турбулентность разрывает клеточные мембраны и вызывает апоптоз. При выборе оборудования необходимо отдавать предпочтение плавным профилям движения, чтобы сохранить эти хрупкие линии нетронутыми. Динамика жидкости внутри колбы создает силы сдвига вдоль стенок и на границе раздела газ-жидкость. Если перемешивание слишком агрессивное, клетки раздавливаются о стекло или разрываются водоворотами жидкости.
Чтобы смягчить напряжение сдвига, операторы часто используют орбиты большего диаметра в сочетании с более низкими скоростями вращения. Это создает мягкую, стремительную волну внутри колбы, а не сильный вихрь. Кроме того, выбор добавок к средам, таких как Pluronic F-68, может помочь защитить клетки от сил сдвига на границе раздела газ-жидкость, но механическая оптимизация остается основной защитой от разрыва клеток.
Оборудование, работающее внутри CO2-инкубаторов, сталкивается с суровыми условиями. Ваше устройство должно поддерживать однородность температуры в пределах +/- 0,1°C. Он также должен противостоять коррозии из-за высокой влажности и углекислоты. Непрерывная работа требует герметичной электроники и специальных покрытий. Если устройство выделяет избыточное тепло двигателя, это нарушит тщательно контролируемый микроклимат инкубатора. Стандартные настольные устройства в таких условиях быстро выходят из строя. Влага проникает в корпус, вызывая короткое замыкание плат управления и ржавея механизмы привода.
В устройствах, рассчитанных на инкубатор, используется герметичная электроника, где печатные платы покрыты эпоксидной смолой для защиты от влаги. Конструкционные компоненты обычно изготавливаются из нержавеющей стали 316L или покрываются прочным эпоксидным покрытием. Кроме того, двигатели должны быть высокоэффективными, чтобы предотвратить рассеивание тепла в камеру. Повышение температуры даже на 1°C, вызванное нагревом двигателя, может привести к срабатыванию системы охлаждения инкубатора или, что еще хуже, к повреждению чувствительных к температуре культур.
Объемы заполнения жидкостью обычно составляют от 10% до 20% номинального объема резервуара. Это соотношение максимизирует границу раздела газ-жидкость. Выбор между колбами Эрленмейера с перегородками и без перегородок радикально меняет динамику жидкости. Колбы с перегородками увеличивают турбулентность и аэрацию для получения устойчивых микробных культур. Колбы без перегородок обеспечивают мягкое и размашистое движение, необходимое для чувствительных суспензий млекопитающих. Когда вы заполняете колбу более чем на 20%, глубина жидкости увеличивается, а площадь поверхности относительно объема уменьшается. Это серьезно ограничивает перенос кислорода, независимо от того, как быстро вы перемешиваете сосуд.
Форма дна сосуда также играет роль. Колбы Фернбаха имеют более широкое дно, чем стандартные колбы Эрленмейера, что обеспечивает большую площадь поверхности для газообмена при том же объеме. Колбы сверхвысокой производительности имеют специальную геометрию, обеспечивающую максимальную аэрацию. Понимание того, как ваш конкретный сосуд взаимодействует с перемешивающим движением, имеет решающее значение для оптимизации культурной среды.

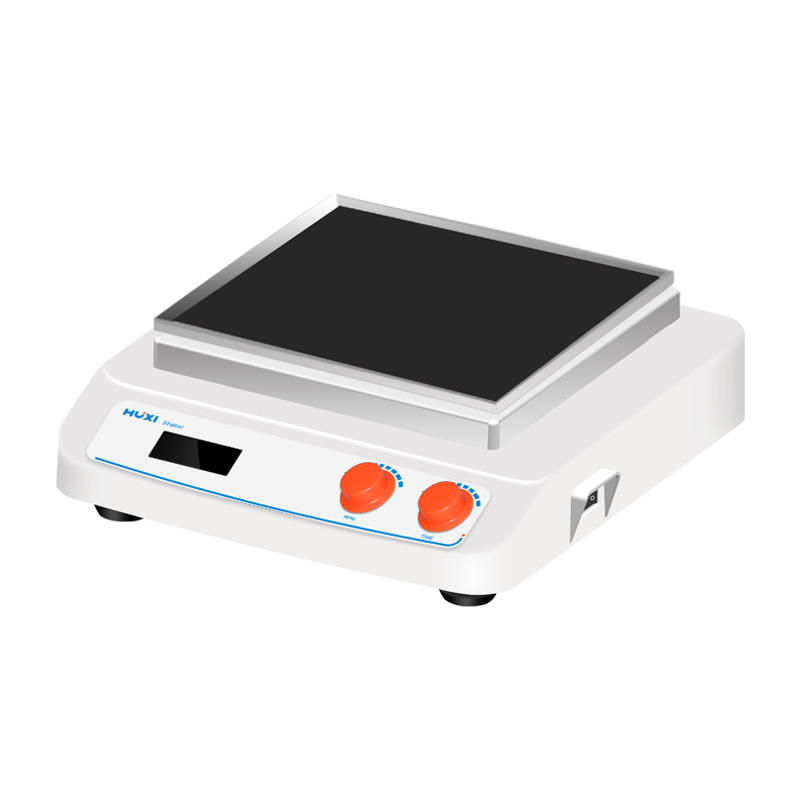

Ан Орбитальный шейкер использует круговое горизонтальное движение для поддержания равномерной подвески. Это непрерывное подметающее действие обеспечивает аэрацию среды без создания жестких перегородок. Он исключительно хорошо работает с колбами Эрленмейера, Фернбаха и сверхвыходными колбами. Горизонтальное круговое движение создает вихрь, который втягивает жидкость вверх по стенкам колбы, увеличивая площадь поверхности, подвергающуюся воздействию газа из свободного пространства. Это наиболее распространенный метод культивирования суспензионных клеточных линий в исследованиях и опытно-промышленном производстве.
Микробные культуры процветают в конфигурациях с высокой скоростью вращения и малой орбитой. Подвесные культуры млекопитающих требуют установки с низкой частотой вращения и большой орбитой, чтобы предотвратить напряжение сдвига. Однако экстремальное масштабирование имеет ограничения. Неправильное соотношение скорости и орбиты приводит к разбрызгиванию жидкости и намоканию фильтров резервуара, что приводит к загрязнению или блокировке газообмена. При определенном объеме, обычно превышающем 3–5 л в колбах, эффективность поверхностной аэрации падает, и вам необходимо перейти от колб к биореакторам с мешалкой и активным барботированием.
А Роликовый шейкер максимизирует площадь поверхности для клеток, зависящих от закрепления. Он медленно вращает цилиндрические роликовые бутылки вдоль их горизонтальной оси. Это движение непрерывно омывает клетки в среде. Он оптимизирует поглощение питательных веществ, удаление отходов и газообмен без турбулентных сил. Клетки прикрепляются к внутренней стенке бутылки, и по мере ее вращения они поочередно погружаются в богатую питательными веществами среду и подвергаются воздействию насыщенного кислородом свободного пространства.
Вам нужны сверхнизкие скорости вращения, обычно от 0,1 до 10 об/мин. Плавные рампы запуска и остановки обеспечивают надежное крепление ячеек. Эти устройства обеспечивают превосходную эффективность вертикального штабелирования. Вы можете максимизировать соотношение занимаемой площади к урожайности в специализированных инкубаторах. Роликовые системы имеют высокую степень модульности. Вы можете начать с небольшого настольного устройства на несколько бутылок и перейти к массивным напольным стойкам, вмещающим сотни бутылок для производства вакцин или крупномасштабного размножения клеток.
Планшеты с глубокими лунками и форматы с 96/384 лунками требуют специального перемешивания. Стандартные орбитальные диаметры не способны преодолеть поверхностное натяжение в этих крошечных лунках. А Шейкер для микропланшетов решает эту проблему, используя сверхмалые орбиты в диапазоне от 1,5 мм до 3 мм. Если вы попытаетесь использовать стандартную 25-миллиметровую орбиту на 96-луночном планшете, жидкость будет просто растекаться взад и вперед, фактически не смешиваясь, или, что еще хуже, она выльется через края и перекрестно загрязнит соседние лунки.
Эти агрегаты работают на высоких скоростях, часто достигающих 3000 об/мин. Это создает мощные микровихри для тщательного перемешивания без перекрестного загрязнения лунок. Они также обладают механической совместимостью с роботизированными манипуляторами, автоматическими устройствами для обработки жидкостей и укладчиками тарелок. Узкая орбита и высокая скорость генерируют необходимую кинетическую энергию для преодоления поверхностного натяжения и обеспечения однородного смешивания реагентов, клеток и сред в микроскопических пределах лунок.
Качающиеся платформы обеспечивают двумерное качательное движение. Волнистые платформы обеспечивают волнообразное трехмерное движение. Оба создают среду со сверхнизким сдвигом. Они идеально подходят для одноразовых биореакторных пакетов и для размножения хрупких стволовых клеток. Вы также будете часто использовать их для этапов промывки в последующих рабочих процессах очистки. Движение невероятно плавное, движение жидкости вперед и назад осуществляется за счет силы тяжести, что обеспечивает достаточное перемешивание и аэрацию для высокочувствительных применений без возникновения каких-либо механических сдвигов.
В одноразовых биореакторах раскачивающее движение создает волну внутри надутого пластикового пакета. Эта волна постоянно обновляет границу раздела газ-жидкость, обеспечивая превосходный перенос кислорода для культур клеток млекопитающих. Угол наклона камня и скорость движения можно точно контролировать, чтобы оптимизировать динамику волн для разных объемов культуры и типов клеток.
Выбор правильного размера орбиты является критически важным инженерным решением. Математическая связь между диаметром орбиты, размером сосуда и скоростью вращения определяет движение жидкости. Необходимо рассчитать число Фруда, чтобы обеспечить синфазность движения жидкости. Если жидкость движется в противофазе с платформой, она сталкивается со стенками сосуда, вызывая огромное напряжение сдвига и плохую аэрацию.
Диаметр орбиты |
Основное приложение |
Совместимость судов |
|---|---|---|
19 мм (3/4 дюйма) |
Общее использование и надежные микробные культуры. |
Маленькие колбы и пробирки (до 250 мл). |
25 мм (1 дюйм) |
Стандартные рабочие процессы суспензии млекопитающих. |
Средние колбы Эрленмейера (250 мл – 1 л). |
50 мм (2 дюйма) |
Культуры с высокой чувствительностью к сдвигу и большие объемы. |
Большие колбы Фернбаха (2л - 5л). |
3 мм (1/8 дюйма) |
Высокопроизводительный скрининг. |
96- и 384-луночные микропланшеты. |
При работе с большими 5-литровыми колбами орбита 50 мм практически обязательна. Меньшая орбита потребует слишком высоких оборотов в минуту для достижения необходимой скорости жидкости на внешних краях широкого основания колбы. Большая орбита обеспечивает более медленное и плавное вращение, которое по-прежнему эффективно перемещает большой объем жидкости, поддерживая необходимое количество kLa без разрушения клеток.
Традиционные бесщеточные двигатели постоянного тока обеспечивают надежную мощность, но могут выделять тепло. Усовершенствованные механизмы магнитного привода исключают износ ремня и минимизируют образование твердых частиц. Что еще более важно, они резко снижают передачу тепла в камеру инкубатора. Установки с низким тепловыделением предотвращают локальные скачки температуры. Эта тепловая защита жизненно важна для поддержания жизнеспособности клеток в средах с контролируемым климатом. Магнитный привод использует ряд электромагнитов для вращения платформы без какой-либо прямой механической связи, что означает отсутствие трения и пыли на ремне.
В чистых помещениях образование твердых частиц является серьезной проблемой. Устройства с ременным приводом выделяют микроскопические частицы резины по мере того, как ремень со временем изнашивается. Магнитные приводы полностью устраняют эту проблему, что делает их предпочтительным выбором для производственных предприятий, отвечающих требованиям GMP. Кроме того, отсутствие движущихся частей в механизме привода значительно продлевает срок эксплуатации оборудования и снижает требования к техническому обслуживанию.
Специальные зажимы обеспечивают максимальную структурную устойчивость при движении на высоких скоростях. Универсальные платформы с пружинными натяжными штангами обеспечивают гибкость для рабочих процессов со смешанными сосудами. Клейкие силиконовые коврики обеспечивают непревзойденное удобство на низких скоростях. Если вы используете 2-литровую колбу со скоростью 250 об/мин, вам необходимо использовать специальный металлический зажим, прикрепленный болтами непосредственно к платформе. Клейкий коврик разрушается под действием этих сил, и колба летит по инкубатору.
Для работы с тяжелыми несбалансированными грузами требуется надежная конструкция. Одноэксцентриковые приводы работают при небольших нагрузках. Приводы с двойным и тройным эксцентриком необходимы для больших мощностей. Они предотвращают механическую вибрацию и остановку во время непрерывной работы. Тройной эксцентриковый привод использует три отдельных вала для поддержки платформы, обеспечивая идеально равномерное движение по всей поверхности, даже если вы поставите в один угол тяжелую пятилитровую флягу, а остальную часть платформы оставите пустой.
Узкие места производительности часто вызывают необходимость в более крупном оборудовании. Для перехода от лабораторных исследований к пилотной разработке семенных линий необходимы штабелируемые модели инкубаторов. Расположение трех блоков вертикально экономит площадь, но создает структурные проблемы. Вы должны оценить активные системы гашения вибрации и уравновешивания. Эти функции предотвращают структурный резонанс и защищают ваши образцы. Если три тяжелых агрегата будут двигаться на разных частотах, они могут создать гармонический резонанс, который буквально расшатает всю стопку.
Усовершенствованные штабелируемые блоки оснащены динамическим противовесом. По мере изменения нагрузки на платформу внутренние грузы смещаются, компенсируя массу, обеспечивая абсолютную устойчивость устройства. Это позволяет вам обрабатывать микробные культуры на высокой скорости на верхнем блоке и низкоскоростные культуры млекопитающих на нижнем блоке без каких-либо перекрестных помех или передачи вибрации.
Клинические производственные условия требуют строгой готовности GMP/GLP. Вам необходима комплексная документация по проверке, включая квалификацию установки, эксплуатации и производительности. Целостность данных не менее важна. Ищите безопасную регистрацию цифровых данных и средства контроля доступа пользователей, соответствующие требованиям 21 CFR, часть 11. Совместимость с сетями SCADA или LIMS через протоколы OPC UA или Modbus обеспечивает плавную интеграцию. Вы должны быть в состоянии доказать регулирующим органам, что оборудование работало точно так, как запрограммировано, на протяжении всего периода производства партии.
Современные устройства оснащены встроенными сенсорными экранами с многоуровневым доступом пользователей. Операторы могут войти в систему с уникальными учетными данными, и каждое изменение параметров, открытие двери или тревожное событие записывается в неизменяемый контрольный журнал. Эти данные можно экспортировать через USB или передать непосредственно в центральную систему мониторинга предприятия, что устраняет необходимость в ручном бумажном журнале и снижает риск человеческой ошибки при записи партий.
Высокая относительная влажность и воздействие углекислоты разрушают стандартные металлы. Вы должны использовать коррозионностойкие материалы, такие как камеры из нержавеющей стали SUS 304/316 или медного сплава. Протоколы санитарной обработки также имеют решающее значение. Убедитесь, что ваше оборудование совместимо с обеззараживанием парами перекиси водорода (VHP). Встроенные автоматизированные циклы стерилизации УФ-С обеспечивают дополнительный уровень защиты. Если внутренние компоненты не выдерживают VHP, процесс стерилизации приведет к разрушению электроники и уплотнений.
Компоненты из медных сплавов становятся все более популярными благодаря своим природным антимикробным свойствам. Нержавеющую сталь легко чистить, а медь активно убивает бактерии и грибки при контакте, обеспечивая непрерывный пассивный контроль загрязнения во влажной среде инкубатора. Независимо от материала, конструкция должна иметь скругленные углы и гладкие сварные швы, чтобы исключить щели, в которых могут скрываться загрязнения.
Отказ инструмента во время многонедельного процесса затравки в биореакторе имеет катастрофические последствия. Финансовые и временные затраты огромны. Вы должны тщательно оценить аппаратную защиту. Ищите энергонезависимую память, которая обеспечивает автоматический перезапуск после перебоев в подаче электроэнергии. Датчики автодисбаланса и встроенные сигналы тревоги за пределами допуска являются обязательными для снижения рисков. Если колба разобьется и выведет платформу из равновесия, машина должна немедленно обнаружить это и отключиться, чтобы предотвратить дальнейшее повреждение.
Возможности удаленного мониторинга позволяют операторам получать оповещения по SMS или электронной почте, если число оборотов в минуту падает или температура отклоняется от заданного значения. Такая видимость в режиме реального времени имеет решающее значение для долгосрочных культур, которые работают в выходные или праздничные дни. Инвестиции в надежное оборудование с резервными системами безопасности — единственный способ защитить ценные клеточные линии от механических сбоев.
Выбор Шейкер — это важнейшее инженерное решение, определяющее успех корпоративной культуры и соответствие нормативным требованиям. Вы должны согласовать механические возможности оборудования с биологическими потребностями ваших клеток.
Проанализируйте текущую вместимость вашего судна и прогнозируемые требования к расширению, чтобы определить необходимый размер и грузоподъемность платформы.
Проверьте совместимость с окружающей средой и электропитанием существующих CO2-инкубаторов, чтобы убедиться, что устройство выдержит суровые условия.
Сопоставьте диаметр орбиты и скорость с чувствительностью к сдвигу вашей конкретной клеточной линии и потребностями в кислороде.
Прежде чем переходить к полному развертыванию, организуйте демонстрации на месте, чтобы проверить производительность оборудования в соответствии с вашими целевыми культурами.
Ответ: Клетки млекопитающих предпочитают более крупные орбиты, обычно от 25 до 50 мм. Этот размер обеспечивает мягкую аэрацию на более низких скоростях. Он минимизирует напряжение сдвига, сохраняя при этом адекватную передачу кислорода хрупким клеточным линиям.
О: Нет. Стандартные устройства подвержены коррозии или перегреву в условиях высокой влажности и высокого содержания CO2. Вам нужны «безопасные для инкубатора» модели с герметичной электроникой, классом защиты IP65 и бесщеточными или магнитными приводами с низким нагревом.
Ответ: Орбитальная модель использует круговое горизонтальное движение суспензионных культур. Роликовая модель использует вращательное движение для поворота цилиндрических бутылок и разработана специально для масштабирования прикрепившихся клеточных культур.
Ответ: Они используют сверхмалые диаметры орбит от 1 до 3 мм. В сочетании с высокими скоростями это создает плотные микровихри, которые удерживают жидкость полностью внутри небольших лунок.
Ответ: Чрезмерное напряжение сдвига в первую очередь вызвано высокими оборотами и неподходящим размером орбиты. Использование колб с перегородками с чувствительными клетками млекопитающих или стволовыми клетками также создает разрушительные гидродинамические силы.
О: Вам следует ежегодно проводить калибровку или проверку с использованием цифрового тахометра. Это особенно важно для соблюдения требований в производственных средах, регулируемых GMP/GLP.
О: Клейкие коврики отлично подходят для низких и средних скоростей. Однако при работе с высокой скоростью вращения или при работе с тяжелыми колбами большого объема требуются специальные металлические зажимы для обеспечения структурной стабильности и безопасности.
